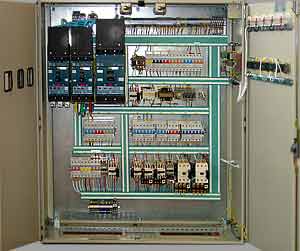

  ШУК Шкаф управления компрессором



Комплектный агрегат обеспечивает следующие функции:

  • "мягкий пуск" двигателя компрессора;
  • управления (включение, отключение) асинхронных двигателей приводов вентилятора и маслонасоса;
  • управления (включение, отключение) нагревательных элементов подогрева масла.



"Мягкий" пуск обеспечивает плавный запуск в течение 15 секунд двигателя компрессора 2 - 3-х кратным током, благодаря чему питающая сеть защищена от бросков тока, а сопряженная с двигателем механика - от механических толчков.

Применение "обходного" вакуумного контактора (вибростойкого исполнения) создает возможность шунтировать цепь после завершения запуска двигателя и, таким образом, повысить ресурс тиристорного преобразователя.

Благодаря применению микропроцессорной системы управления, удалось реализовать функции, соответствующие изобретениям, положенным в основу системы управления, и защищенные патентами РФ.

ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ

Технические данные

Напряжения питания, В
- трехфазное
- однофазное
380±10%
220±10%
Номинальная входная частота, Гц
50±3%
Номинальный выходной ток, А
400
Продолжительность плавного пуска, с, не более
15
Схема тиристорного преобразователя
Управляемый, трехфазный переменного тока
Идентификационный код (МЭК 971(1989)) схемы преобразователя
(W3С) 3A
Режим работы
продолжительный
Охлаждение
Воздушное естественное
Габаритные размеры, мм
- высота
- ширина
- глубина

1300
600
415
Масса, кг, не более
80
Шкаф имеет следующие виды защит:
  • отключение (блокировка) магнитных пускателей электродвигателей вентилятора KM1 и маслонасоса KM2 при отключении соответствующих силовых автоматических выключателей;
  • защита тиристоров от перенапряжений с помощью варисторов, а также RC-цепочками, подключенными параллельно каждому тиристору.
Другие значения параметров - по согласованию с заказчиком.
