Инновационные технические решения - УДВОЕНИЕ производительности!

• Электроприводы переменного тока с современными алгоритмами векторного управления.
• Серийные экскаваторные асинхронные двигатели типа АДЧРЭ повышенной мощности в приводах главного движения:
• Мощность двигателей подъема - 2х400 кВА (+50%)
• Мощность двигателей хода – 2x120 кВА (+30%)
• Мощность двигателей поворота – 2x200 кВА (+30%)
• Бесконтактное переключение приводов напор-ход
• Информационно-диагностическая компьютерная система
• Телекоммуникационная система и удаленный мониторинг
• Система видеонаблюдения
• Система автоматических защит от механических контактов элементов рабочего оборудования, переподъемов стрелы и другие инновации.

ЭКГ-10М

Новая система электроприводов переменного тока обеспечивает:

• Повышенную надежность электромеханического оборудования, снижение эксплуатационных расходов вследствие применения электрических машин без скользящих контактов;
• Высокую электромагнитную совместимость электрооборудования: коэффициент мощности поддерживается постоянным и равным 1, коэффициент искажений потребляемого тока не превышает 5%;
• Повышенные энергетические характеристики: удельная энергоемкость экскавации составляет 0,2 кВт·ч/м3;
• Снижение потерь в питающей электрической сети;
• Возможность работы на «слабых» сетях.

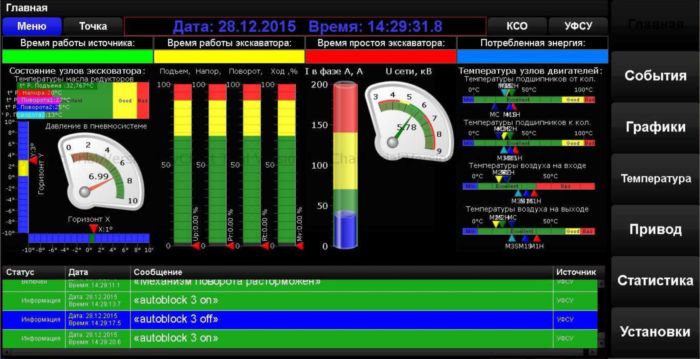

Главный экран монитора оператора

Интеллектуальные системы управления электроприводами и оборудованием обеспечивают минимизацию времени цикла, контроль производительности экскаватора, эффективные защиты, контроль действий оператора, а также позволяют частично автоматизировать управление процессом, что приводит к увеличению производительности.

Применения современных алгоритмов векторного управления приводами обеспечивает повышенное качество регулирования, ограничение динамических нагрузок. Информационные системы обеспечивают полный контроль всех основных рабочих параметров, нагрузок, состояния компонентов оборудования, анализ и представление в удобном виде данных по основным технологическим показателям работы экскаватора.

Данные мониторинга на экскаваторе передаются через Интернет на главный сервер и доступны в любой точке мира. Специальное программное обеспечение позволяет обрабатывать данные информационно-диагностической системы и формировать отчеты о работе всех систем экскаватора.

Отклонения и колебания напряжения в питающей сети карьерного экскаватора, в том числе, вызванные рекуперацией энергии при работе главных приводов, приводят к снижению ресурса и выходу из строя осветительных приборов, двигателей вентиляторов, насосов, нагревателей и др., а также увеличивают расход электроэнергии.

С целью дальнейшего совершенствования электрооборудования экскаваторов специалистами Компании «Объединенная Энергия» было разработано и реализовано новое техническое решение системы электропитания. Для потребителей собственных нужд применены специальные мощные стабилизаторы переменного напряжения на основе трехфазных преобразователей частоты.

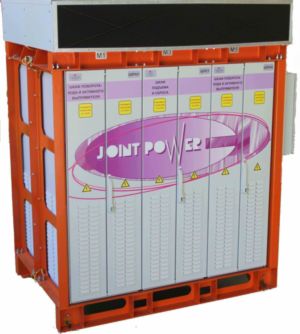

Модуль силового преобразователя главных приводов экскаватора

Цепи управления получают питание от отдельного преобразователя с использованием дополнительного емкостного накопителя энергии, благодаря чему обеспечивается сохранение работоспособности системы управления при отключении силовой сети.

Положительный эффект нового технического решения:

• повышение надежности работы и ресурса электрооборудования (двигателей, осветительных приборов и др.);
• повышение качества электрической энергии в системе электропитания собственных нужд экскаватора;
• уменьшение количества силовых компонентов в системе электропитания (трансформаторов, коммутационных аппаратов, кабелей);
• снижение электропотребления за счет стабилизации напряжения;
• снижение пожарной опасности и экологическая предпочтительность (по сравнению с масляными трансформаторами);

Новая разработка Компании была реализована и успешно прошла опытную промышленную эксплуатацию в течение года на экскаваторе ЭКГ-10 на «ОЛКОНе».

Устройство имеет несколько модификаций для различных экскаваторов и выпускается серийно Компанией «Объединенная Энергия»
